Risolutore di problemi di elettronica ed elettrotecnica

Si danno le tracce di alcuni problemi in grado di essere risolti; i valori numerici non hanno importanza nei vari esempi.

Traccia 1

Un resistore ha una resistenza di 100 Ohm; viene alimentato con la tensione di 230 V. Calcolare la corrente che lo attraversa e la potenza dissipata.

Traccia 2

Un condensatore ha la capacità di 100 µF; è collegato in serie ad un resistore avente resistenza 200 Ohm; è alimentato da un generatore di tensione pari a 12 V. Calcolare il valore di corrente durante la carica al tempo t = 3 ms.

Traccia 3

Un condensatore ha la capacità di 100 µF; è collegato in parallelo ad un resistore avente resistenza  200 Ohm; ha tensione iniziale pari a 12 V. Calcolare al tempo t = 30 ms il valore di corrente e di tensione durante la scarica.

Traccia 4

Ci sono 4 resistori collegati in serie; la resistenza di ciascuno è 100 Ohm ; essi sono alimentati con la tensione di 230 V. Calcolare la corrente che li attraversa e la potenza dissipata.

Traccia 5

Ci sono 1000 resistori collegati in parallelo; la resistenza di ciascuno è 100 Ohm ; essi sono alimentati con la tensione di 230 V. Calcolare la corrente che li attraversa e la potenza dissipata.

Traccia 6

Ci sono 4 resistori collegati in parallelo; la resistenza del primo è 4000 Ohm ; la resistenza del secondo è 200 Ohm; la resistenza del terzo è 300 Ohm;la resistenza del quarto è 500 Ohm; essi sono alimentati con la tensione di 230 V. Calcolare la corrente che li attraversa e la potenza dissipata.

Traccia 7

Ci sono 4 resistori collegati in serie; la resistenza del primo è 4000 Ohm ; la resistenza del secondo è 200 Ohm; la resistenza del terzo è 300 Ohm;la resistenza del quarto è 500 Ohm; essi sono alimentati con la tensione di 230 V. Calcolare la corrente che li attraversa e la potenza dissipata.

Traccia 8

Ci sono 4 condensatori collegati in parallelo; la capacità del primo è 4000 µF; la capacità del secondo è 200 µF; la capacità del terzo è 300 µF;la capacità del quarto è 500 µF. Calcolare la capacità totale.

Traccia 9

Ci sono 4 condensatori collegati in serie; la capacità del primo è 4000 µF ; la capacità del secondo è 200 µF; la capacità del terzo è 300 µF;la capacità del quarto è 500 µF. Calcolare la capacità totale.

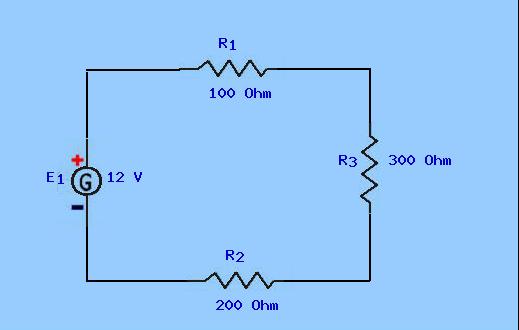

Traccia 10

Risolvi il seguente circuito elettrico.

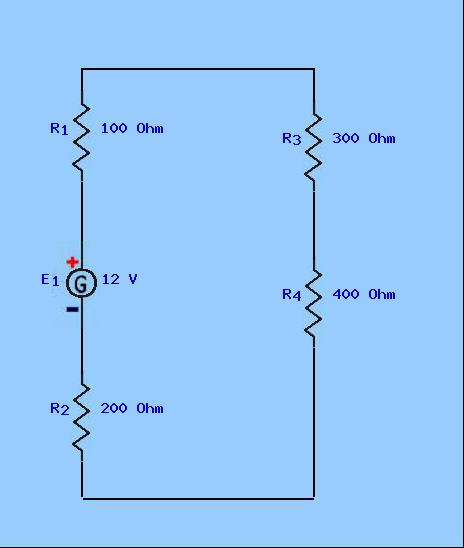

Traccia 11

Risolvi il seguente circuito elettrico.

Traccia 12

Risolvi il seguente circuito elettrico.

Traccia 13

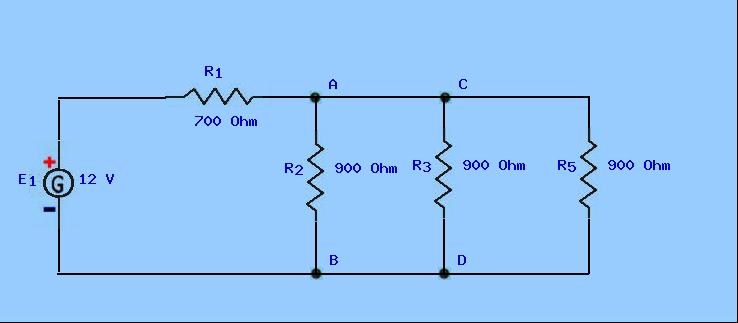

Risolvi il seguente circuito elettrico.

Traccia 14

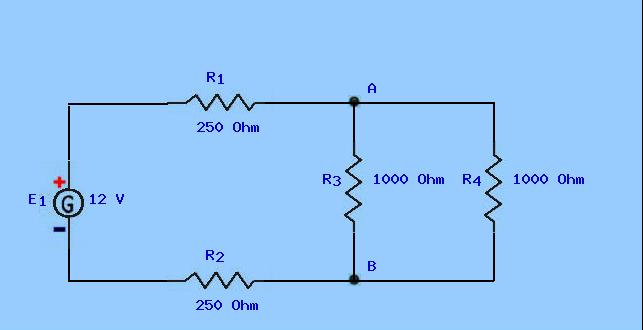

Risolvi il seguente circuito elettrico.

Traccia 15

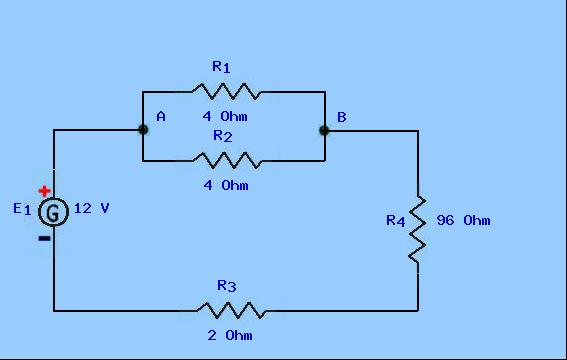

Risolvi il seguente circuito elettrico.

Traccia 16

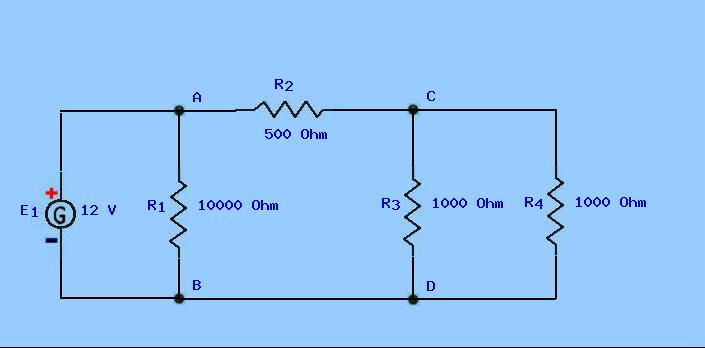

Risolvi il seguente circuito elettrico.

Traccia 17

Risolvi il seguente circuito elettrico.



Traccia 18

Risolvi il seguente circuito elettrico.





Traccia 19

Risolvi il seguente circuito elettrico.

Traccia 20

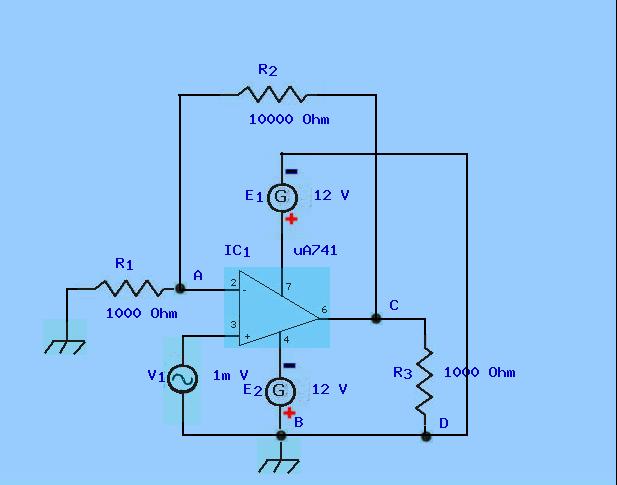

Risolvi il seguente circuito elettrico.



Traccia 21

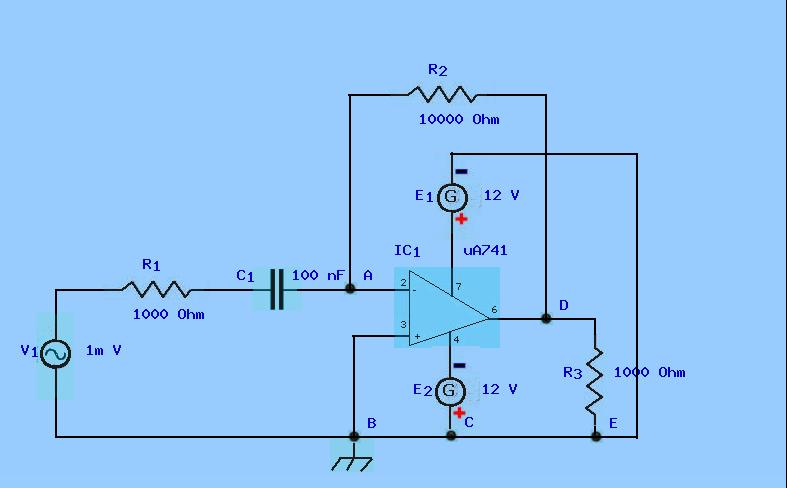

Risolvi il seguente circuito elettrico.

Traccia 22

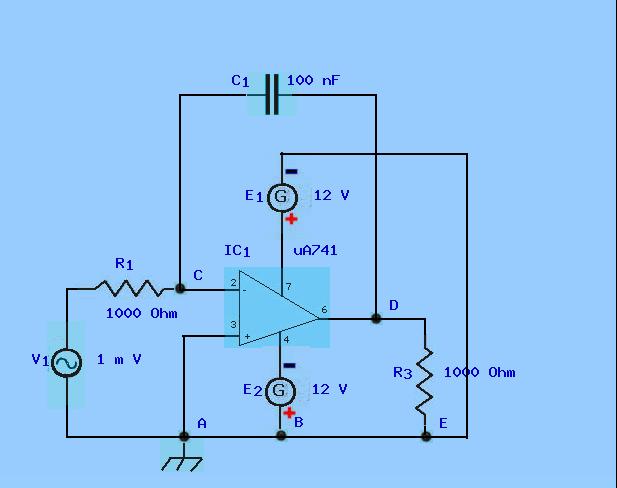

Risolvi il seguente circuito elettrico.



Traccia 23

Il transistor NPN BCW82 deve essere polarizzato in modo che il punto di lavoro, in assenza di segnale in ingresso, si trovi nella zona lineare delle sue caratteristiche di uscita.

Progettare un circuito stabilizzato nei confronti della variazione di temperatura e delle dispersioni delle caratteristiche.

Illustrare il metodo utilizzato nella progettazione ed il funzionamento del circuito.



Traccia 24

Un conduttore di rame è lungo 392 m, ha la sezione di 10 mm²; calcola la resistenza alla temperatura di 30°C.



Traccia 25

Un conduttore di rame è lungo 392 m, ha la resistenza di 0,72089976 Ohm, alla temperatura di 30°C; calcola la sezione e il diametro.



Traccia 26

Un induttore avente una induttanza di 20 mH viene alimentato con tensione alternata avente la frequenza di 50 Hz. Calcola la reattanza induttiva.



Traccia 27

Un condensatore avente una capacità di 10 µF viene alimentato con tensione alternata avente la frequenza di 50 Hz. Calcola la reattanza capacitiva.



Traccia 28

Un induttore avente una induttanza di 20 mH, in serie ad un resistore di 100 Ω, viene alimentato con tensione alternata di 220 V alla frequenza di 50 Hz. Calcola la corrente e le potenze.



Traccia 29

Un condensatore avente una capacità di 10 µF, in serie ad un resistore di 100 Ω, viene alimentato con tensione alternata di 220 V alla frequenza di 50 Hz. Calcola la corrente e le potenze.



Traccia 30

Un circuito RLC serie ha un condensatore di 10 µF, un resistore di 100 Ω, un induttore da 20 mH; viene alimentato con tensione alternata di 220 V alla frequenza di 50 Hz. Calcola la corrente e le potenze.



Attenzione

Lo svolgimento del problema può essere sbagliato. Per la risoluzione dei problemi sul rettangolo questo programma è affidabile al 43 %; cioè, considerando 100 i problemi possibili sul rettangolo, il risolutore ne risolve 43. Considerando 10000 i problemi ponibili su Elettrotecnica ed Elettronica, il grado di affidabilità è pari al 0.24 %, cioè risolve 24 problemi su 10000.

***************

Il programma di risoluzione dei problemi può dare risposte del tutto errate.

prof. Pietro De Paolis

2015
